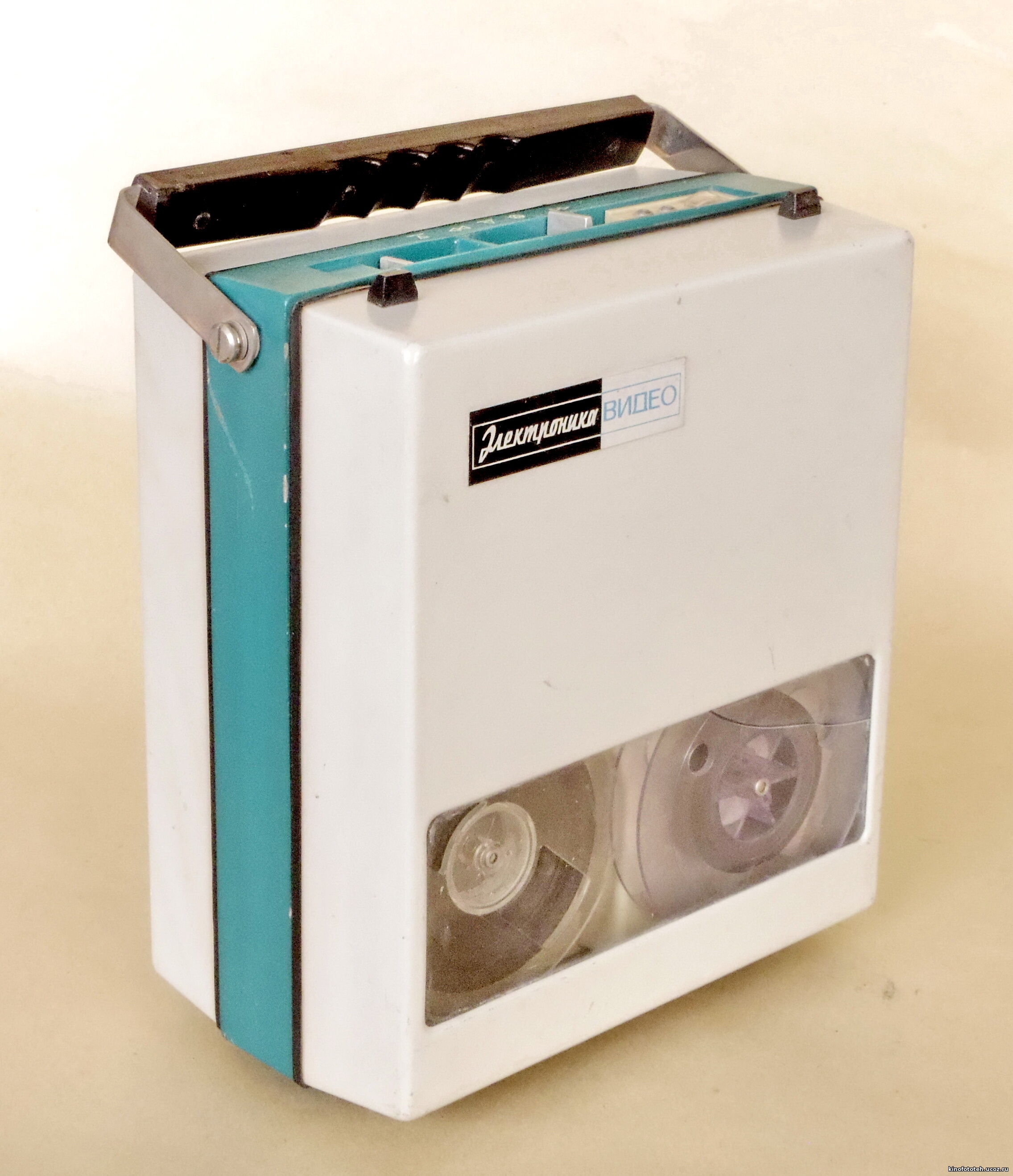

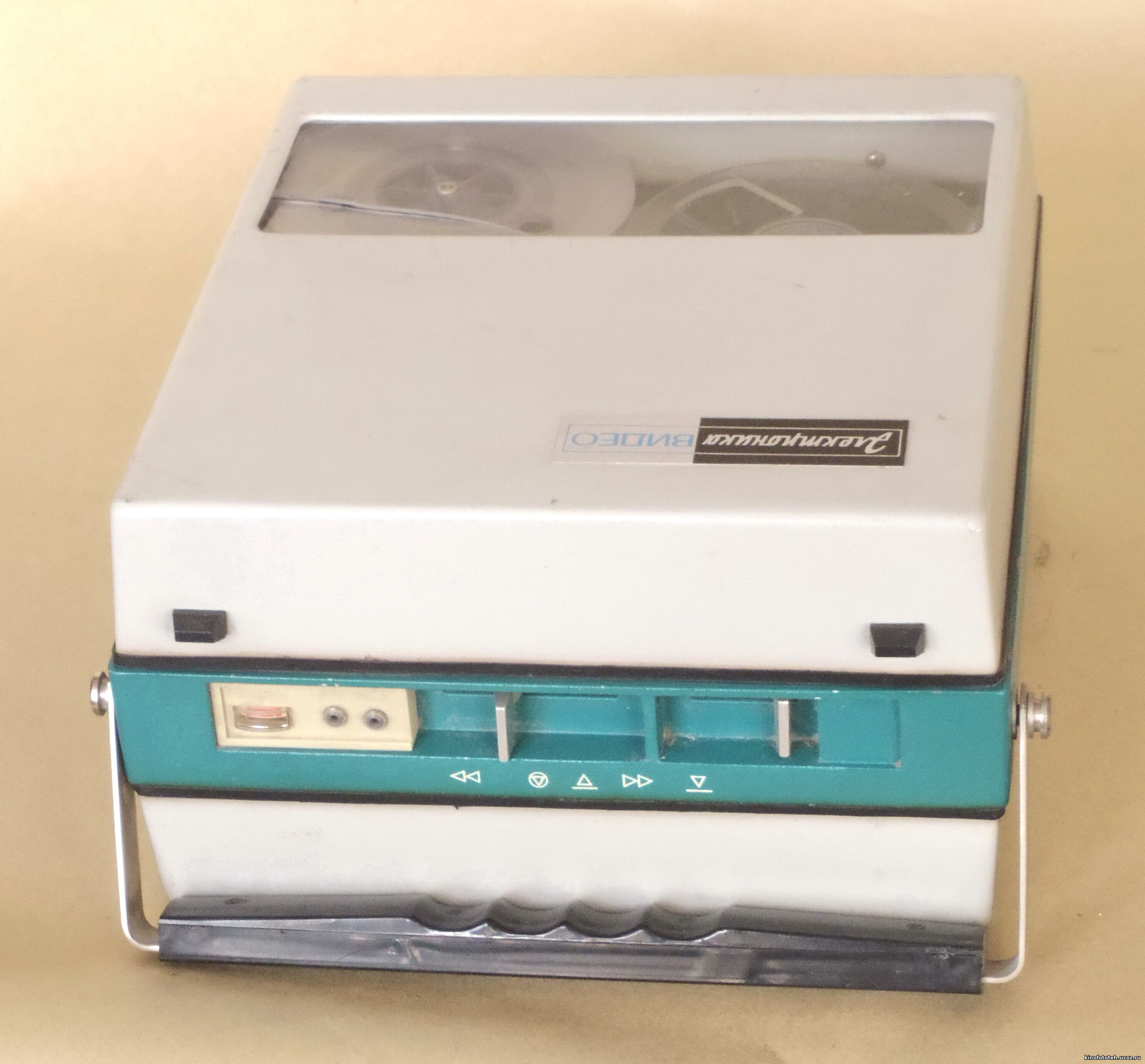

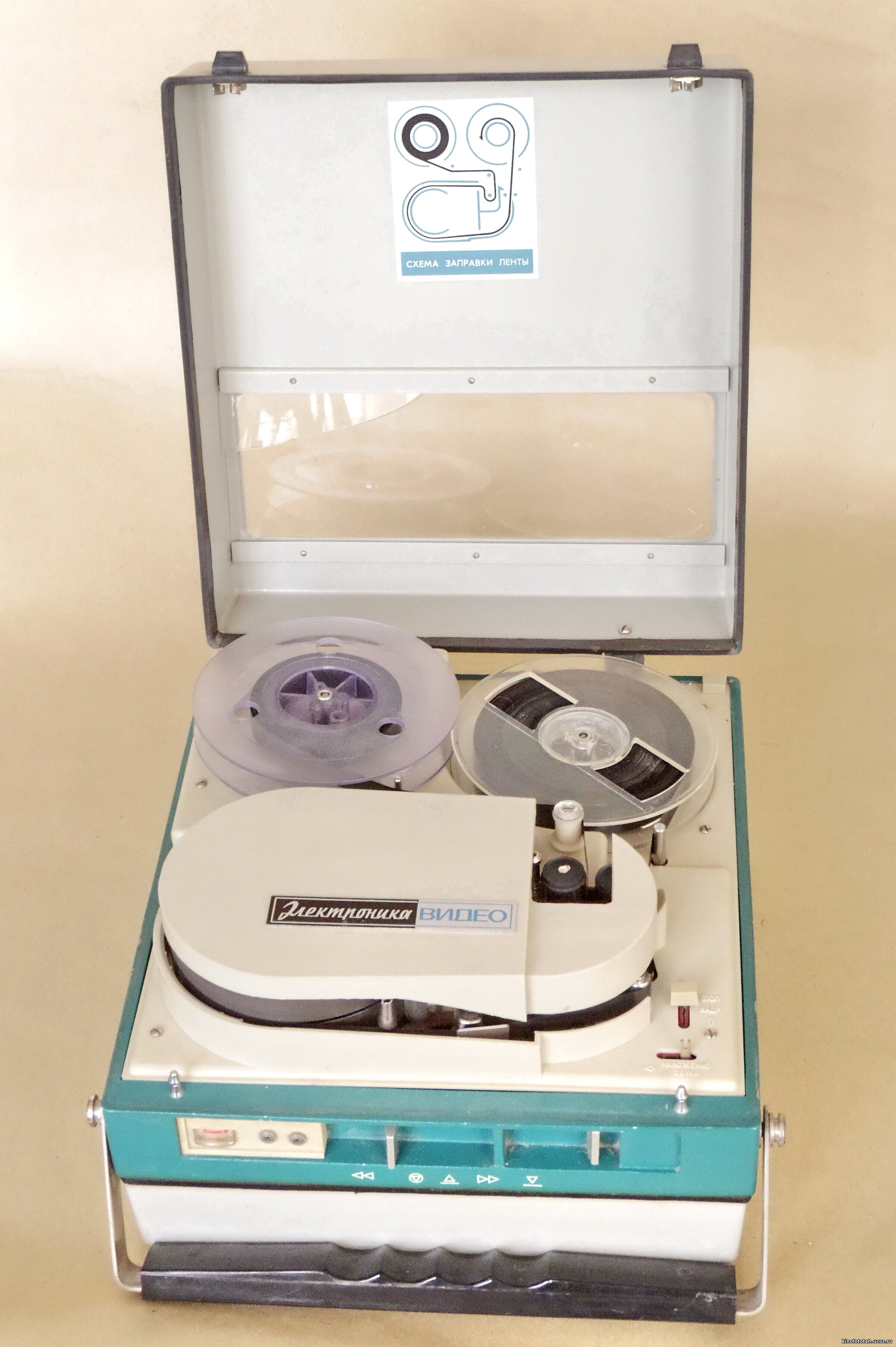

                                                      Электроника 501-видео





Видеомагнитофон - ''Электроника-501-видео'' предназначен для записи чёрно-белого изображения европей-

ского телевизонного стандарта 50 Гц, 625 строк и его звукового сопровождения от телевизионной камеры
''Электроника-Видео'' и телевизора,  снабжённого согласующим устройством.  Для просмотра записи изоб-
ражения используется тот же телевизор или монитор телевизионной камеры.  В видеомагнитофоне приме-
нён наклонно-строчный способ записи с двумя вращающимися видеоголовками.  Минимальная ширина до-
рожки записи изображения равна 0,1 мм,  зазор между дорожками 0,04 мм,  угол между направлением до-
рожек и опорным краем ленты равен: 3° 11'. Запись звукового сопровождения и  синхронизирующих сигна-
ловобеспечивающих устойчивое воспроизведение изображения,  осуществляется отдельным блоком голо-
вок, на краях ленты. Ширинa дорожки записи звука 1, синхросигналов 0,8 мм. Видеомагнитофон рассчитан
на работу с магнитной  хромдиоксидной лентой (рабочий слой порошок двуокиси хрома СгО2) шириной 12,7
мм и толщиной 27 мкм. Скорость ленты в тракте ЛПМ 16,32 см/с,  относительная скорость ленты и видео-
головок 9,2 м/с. Время непрерывной записи/воспроизведения с одной катушкой, вмещающей 360 м ленты
не менее 30 мин, время перемотки (вперед или назад) 5 мин.  Разрешающая способность четкость изобра-
жения, воспроизведённого на экране телевизора составляет не менее 250 линий, а отношение сигнал/шум
канала записи-воспроизведения изображения 40 дБ. Рабочий диапазон частот канала звука 100...10000 Гц,
при неравномерности частотной характеристики ±3 дБ, коэффициент гармонических искажений около - 5%,
отношение сигнал/шум не менее 40 дБ. Питание ВМ возможно как от электросети 127/220 В (через вынос-
ной БП),  так и от встроенного аккумулятора что позволяет использовать его как портативный.  Мощность,
потребляемая ВМ при записи с камеры 20 Вт,  одного заряда батареи хватает на 1,5 часа непрерывной его
работы, а в режиме воспроизведения 10 Вт.  Комплект состоит из видеомагнитофона, телевизионной каме
ры и выносного БП, который используется и для зарядки аккумулятора. Габариты ВМ 280х309х162 мм, его
вес с батареей питания 9 кг. Масса телевизионной камеры и выносного блока питания отдельно, по 2,5 кг.
